它的特點是能抽出任何方向的型芯；可單獨使用隨時開動抽芯器進行抽芯；在不用楔緊塊時，可在開模前抽芯；傳動平穩，鑄件不易變形。抽芯器為通用件，模具結構簡單且體積小，但裝卸較復雜。

常見液壓抽芯機構的組成。該機構通過連軸器3將活動型芯7與裝在模具上的抽芯器1練成一體。抽芯器尾部通過高壓液，活塞推動型芯插入型腔。壓射時滑塊定模楔緊塊和抽芯器共同鎖緊，開模時，楔緊塊脫離滑塊。開模中停片刻，高壓液從抽芯器前腔進入，抽出活動型芯。而后繼續開模，推出壓鑄件。

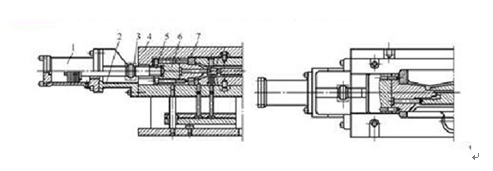

圖4-18液壓軸心機構

1-抽芯器2-抽芯器座3-連軸器4-定模套板5-拉桿6-滑塊7-活動型芯

二、液壓抽芯機構設計要點如下：

(1)根據抽芯力和抽芯距離選用抽芯器的規格，選用時應按計算所得的抽芯力的1.3倍來選用抽芯器。

(2)無特殊要求不宜將抽芯器的抽芯力作為鎖緊力，需另設鎖緊裝置。

(3)抽芯器上應設行程開關，使其按一定程序進行工作，以防構件相互干擾。合模前應先使型芯復位，當抽芯器設在定模時，需先抽芯再開模。

(4)合模前型芯需先復位，因此，活動型芯投影面積下一般不設推桿，以防止兩者干擾。

(5)抽芯器不宜設置在操作者一側，以防止發生事故。
