1.       直立式噴霧劑的功能結構特點

a)        噴霧頭上升下降直線行走，適應最小的開模行程：且氣缸具備防落裝置，氣壓源停止時氣缸自鎖，噴霧頭保持在上位。

b)        噴霧頭可旋轉到模板后側位，避免了噴料、動定模上部油缸、拆裝模具時的干擾。適應絕大多數產品的噴霧。

c)        動力源只需壓縮空氣，上升下降和旋進旋退動作，使用獨立的氣缸驅動，容易判斷故障。

d)        可選擇進待機功能，縮短到達噴涂位置的時間提高效率

e)        銅管式噴霧頭結構簡練，成本少具備一副模具一副噴霧頭的經濟度

f)        噴霧頭的三排銅管，噴霧時間和霧化水量及吹氣時間都可單獨設定。

g)        采用PLC控制，具有故障顯示功能，檢修明了。

h)        氣動元件結構簡單容易維修，故障維修后能很快持續生產，后期維護成本很少。

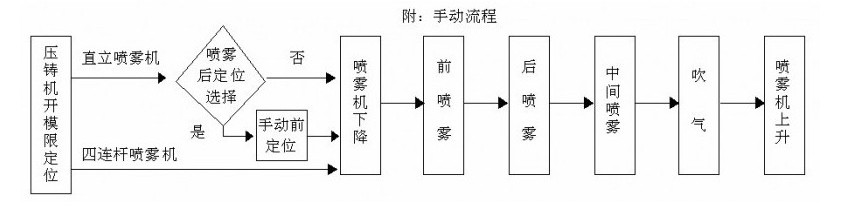

噴霧劑的動作流程

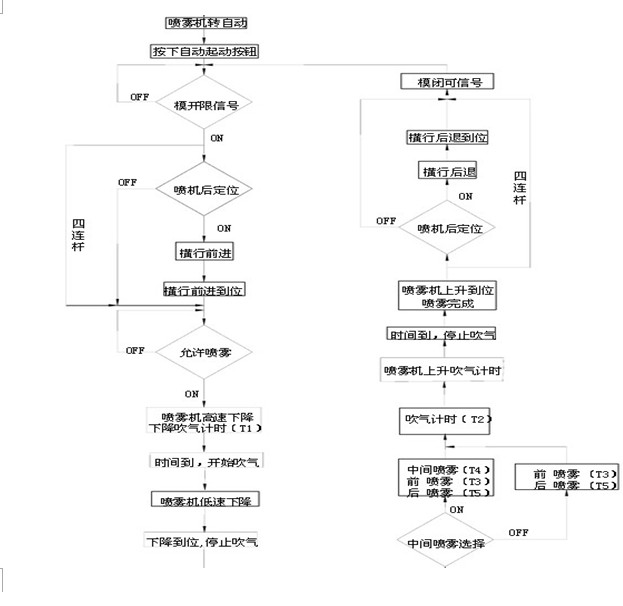

自動動作流程
