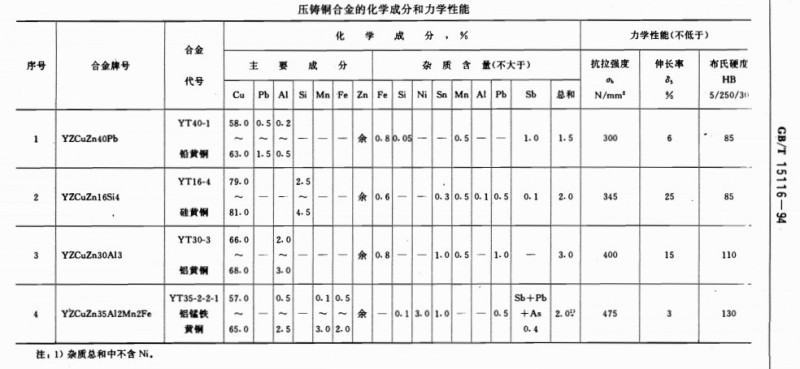

壓鑄銅合金化學(xué)成分與物理力學(xué)性能
發(fā)布日期：2014-09-11
瀏覽次數(shù)：3137
表1-30 壓鑄銅合金物理和力學(xué)性能
|
牌號(hào)UNS |
||||||
|
性能 |
857 C85700 |
858 C85800 |
865 C86500 |
878 C87800 |
997 C99700 |
997 C99750 |
|
力學(xué)性能 |
||||||
|
抗拉強(qiáng)度σb/MPa |
344 |
379 |
489 |
586 |
379 |
488 |
|
拉伸屈服強(qiáng)度①σ0.5/MPa |
124 |
207 |
193 |
344 |
172 |
220 |
|
伸長率δ/% |
40 |
15 |
30 |
25 |
25 |
30 |
|
硬度（HRB） |
45 |
55-60 |
65-75 |
85-90 |
60-70 |
77 |
|
沖擊強(qiáng)度ak/J |
|
54 |
43 |
95 |
|
102 |
|
疲勞強(qiáng)度σ1/MPa |
|
138 |
|
|
|
127 |
|
楊氏模量ε/GPa |
96.5 |
103.4 |
103.4 |
137.8 |
113.7 |
117.1 |
|
物理性能 |
||||||
|
密度γ/(g.cm-3) |
8.4 |
8.41 |
8.3 |
8.3 |
8.19 |
8.0 |
|
熔化溫度范圍T/℃ |
913-940 |
871-899 |
862-880 |
821-933 |
879-902 |
819-843 |
|
比熱容C/（J.kg -1. ℃-1） |
0.377 |
0.377 |
0.377 |
0.377 |
0.377 |
0.377 |
|
熱膨系數(shù)α/(μm.m-1.k -1) |
21.6 |
|
20.3 |
19.6 |
19.6 |
24.3 |
|
熱導(dǎo)率λ/（W.m-1.K -1） |
83.9 |
|
86.5 |
27.7 |
27.7 |
|
|
導(dǎo)電率σ/% IACS |
22 |
|
22 |
6.7 |
3.0 |
2 |
注：①在總伸長率0.5%時(shí)的拉伸屈服強(qiáng)度。
來源：ASTM B 176-938和銅發(fā)展協(xié)會(huì)
“如果發(fā)現(xiàn)本網(wǎng)站發(fā)布的資訊影響到您的版權(quán)，可以聯(lián)系本站！同時(shí)歡迎來本站投稿！
共0條 [查看全部] 相關(guān)評(píng)論
